吸油过滤器安装在液压泵的吸入口，以防止吸入较大的料斗，目前，用于简单保护泵吸入口的过滤器多为圆柱形，选滤油器的尺寸，一般在100-200mm之间。

　　吸油过滤器其特征在于：在滤油器本体的腔体中固定一个支撑孔，并在孔板下方安装有六角凹头螺钉板和滤网进行支撑，有效地节省了安装空间，降低了油箱油位的高度要求，防止了吸入杂质对西向泵的损坏，结构简单，制造加工方便，维护和清洗方便。

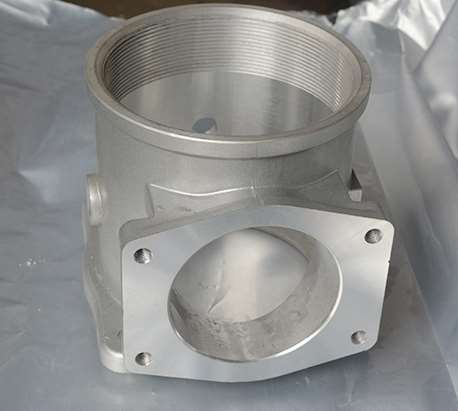

　　在滤油器本体的空腔中，用法兰和四个内六角螺钉固定支撑孔板，并将滤网安装在孔板下方支撑，滤油器本体的中心设有供液压泵用的螺纹孔，以提供与过滤器连通的吸油管。

　　为了防止滤网因泵吸而变形或凹陷，在滤网上安装了支撑孔板，使用时，吸油管的下端与滤油器管体的连接螺纹孔连接，上端与液压泵的吸油口连接，只要油箱油位大于50mm，就可以正常工作。
